1、常用的坐標系簡表如下：
| 坐標系 | 說明 | 地圖使用情況 |
| WGS84 | 又稱大地坐標系/地球坐標系/GPS坐標，坐標系的原點位于地球質心。GPS北斗芯片輸出的格式。 | Google/百度/高德地圖國外使用。國內（含港澳臺）地圖不能使用,必須在WGS84加密的基礎上才能使用。 |
| GCJ02 | 又稱火星坐標系，是由中國國家測繪局制定的地理坐標系統，是由WGS84加密后得到的坐標系。 | Google地圖/高德/騰訊地圖在國內（含港澳臺）使用。 |
| BD09 | 又稱百度坐標系，在GCJ02坐標系基礎上再次加密。 | 百度在國內使用（包含港澳臺） |
2、北斗芯片輸出的坐標是什么格式？
GPS北斗芯片（含模塊）通常輸出WGS84格式的坐標數據，不能在國內地圖上直接使用（直接使用會有偏差，幾十米到幾百米不等），要經過加密轉換才行，就是說，為了安全保密，GPS輸出的坐標數據要想在中國地圖上顯示，是沒那么容易滴。
各大地圖廠商都提供了自己地圖坐標轉換的API，可以把WGS84轉成自己的地圖坐標，然后調用位置顯示API在地圖上顯示位置。百度/高德地圖坐標都不支持轉成WGS84格式。網上有破解的，這個部分不在本文的討論范圍。
下面達盟GPS小編以百度地圖為例，看看從GPS北斗芯片，模塊輸出的坐標數據，如何顯示在地圖上。
3、GPS北斗芯片（模塊）輸出經度緯度坐標到在百度地圖上顯示的過程
（1）GPS北斗芯片（模塊）通用輸出的數據格式
一般GPS北斗芯片（模塊）是通過UART接口發送數據給2G/4G/5G模塊，按照?NMEA0183?的協議格式輸出。舉例如下：
$GNRMC,111827.000,A,3120.488899,N,12129.856372,E,0.006,104.58,300620,,E,A*08
$GNVTG,104.58,T,,M,0.006,N,0.011,K,A*2D
$GNGGA,111827.000,3120.488899,N,12129.856372,E,1,17,0.78,77.297,M,0,M,,*6D
$GPGSA,A,3,02,05,13,15,18,29,30,,,,,,1.47,0.78,1.24*08
$BDGSA,A,3,01,02,03,04,06,08,09,11,12,13,,,1.47,0.78,1.24*1B
$GPGSV,2,1,08,02,35,141,44,05,45,056,46,13,76,035,48,15,65,254,48*76
$GPGSV,2,2,08,18,24,318,41,24,11,185,15,29,39,253,44,30,20,056,38*73
$BDGSV,3,1,10,01,45,141,41,02,37,237,35,03,52,201,41,04,34,123,38*66
$BDGSV,3,2,10,06,70,226,43,08,78,091,43,09,41,221,38,11,19,317,36*6E
$BDGSV,3,3,10,12,54,262,43,13,69,331,44*66
$GNGLL,3120.488899,N,12129.856372,E,111827.000,A,A*43
其中RMC，GGA、GLL等包都包含緯度和經度。
| 格式 | 實例數據 | 轉換成度 | |
| 緯度 | ddmm.mmmm | 3120.488899=31度20.488899分 | 31.34148165度 |
| 經度 | dddmm.mmmm | 12129.85637=121度29.85637分 | 121.4976062度 |
這些經度、緯度都是WGS84坐標系的。
（2）2G/4G/5G模塊與服務器之間通訊
2G/4G/5G模塊把NMEA格式的數據，封裝成與服務器通訊用的格式，以TCP/UDP方式傳給服務器。這里就涉及到2G、4G、5G模塊與服務器通訊的協議，由于GPS北斗終端行業發展已經有十幾年（從中國移動在2001年7月開通GPRS服務，2003年大量商用GPRS算）協議已經有幾百種（很多GPS終端廠家都自己定制與服務器的通訊協議），導致GPS設備在切換平臺的時候經常存在協議不兼容的問題。
2011年交通運輸部統一規范入網車載GPS終端協議，簡稱JT808協議。入網平臺（國家或者地方強制某個行業使用的標準平臺）和終端必須遵循這個協議。市場上還有大量沒有入網的平臺和終端（用于公司或者個人位置軌跡管理、油耗載重監控，OBD診斷，共享車控制，視頻監控等），大部分也都支持JT808協議。
鑒于JT808協議逐漸成為主流，下面我們就用JT808協議來分析從WGS84坐標到百度地圖顯示的過程。
（3）JT808協議中的位置數據包

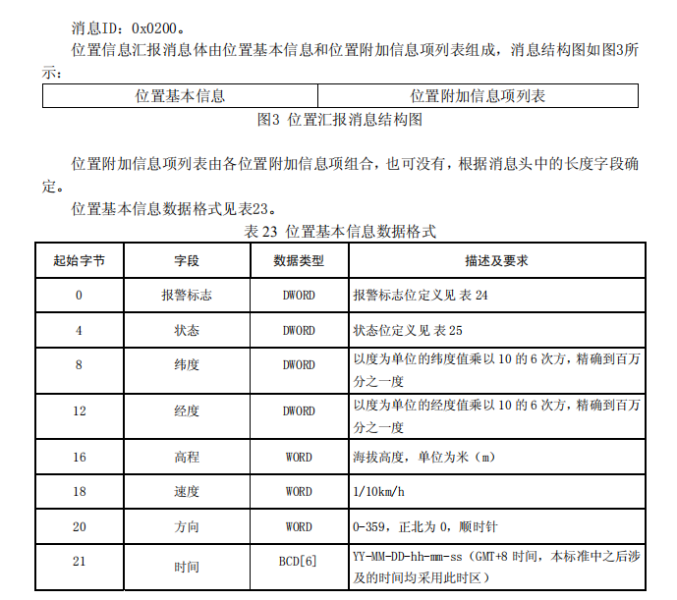

下圖是JT808協議中位置信息包0x0200的定義。
下圖是我們達盟GPS超長待機設備的一次定位log。
我們把上圖位置包0x0200中的緯度(0x015976BC)和經度(0x06CA4062)轉換成十進制結果如下：
{經度,緯度}={113.91805,22.640316}. —-這個就是WGS84格式的GPS北斗芯片輸出的坐標。
（4）WGS84轉換成百度坐標

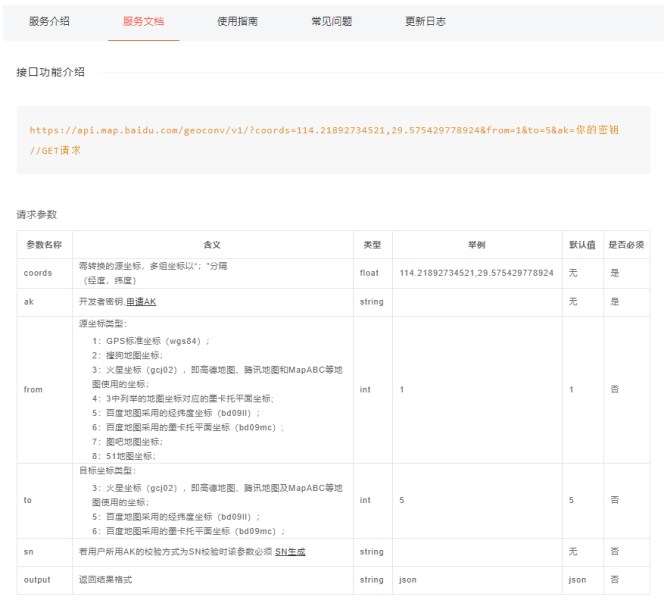

百度坐標轉換API官方介紹：
https://lbsyun.baidu.com/index.php?title=webapi/guide/changeposition
我們把上面的WGS84坐標帶入百度坐標轉換API后得到百度坐標。
（5）在百度地圖上顯示位置

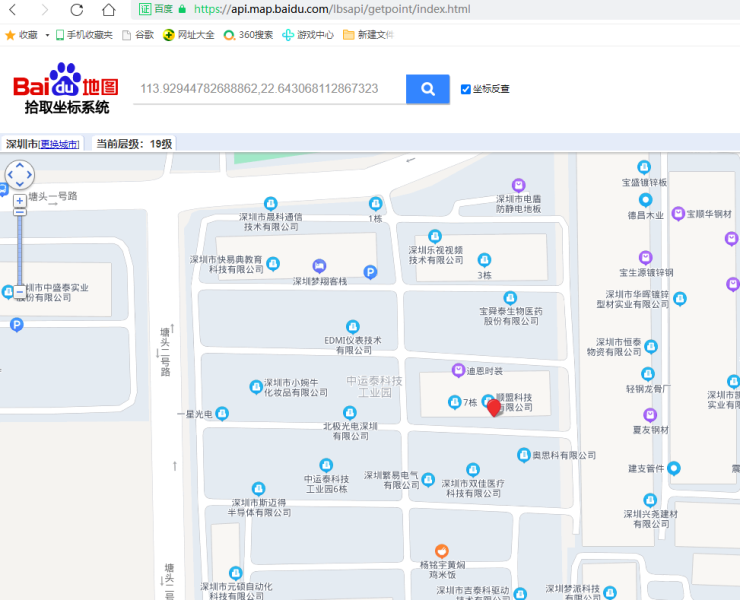

把百度坐標帶入百度拾取坐標系統。
官方鏈接是：https://api.map.baidu.com/lbsapi/getpoint/index.html
如下圖：
看到定位的結果跟我實際的GPS北斗超長待機設備放置的位置是一樣的。就是放在我們深圳市達盟科技/順盟科技公司樓下（在汽車后備箱里面放的,我的車停在7棟樓下）。
上面是達盟GPS小編從原理上梳理了一下從GPS北斗芯片輸出的坐標到百度地圖定位的一個過程。這個可以用于測試GPS北斗設備和平臺的定位問題，好判斷是設備輸出的數據不對還是平臺定位有偏差。
