x-ray智能點料機也稱為X射線SMT計數機，SMT自動x-ray點料機，智能SMT自動點料機，自動X-ray點料機等。?本文中的點數機，點料機，計數機都是一個意思。

在智能制造的大潮中，電子制造工廠是否擁有一臺智能且精確的X射線自動組件點料機，是建設高效，優質，低成本的新型智能工廠的重要部分。智能SMT自動上料機的強大功能，材料無需人工干預，完全解決了工廠傳統操作的痛苦點，該傳統方法高度依賴人工和費時。X-RAY點料機的數據可以直接連接到MES系統，WMS系統智能倉庫，企業的ERP系統，為實現企業智能化，數字化，業化4.0提供了底層的硬件支撐，大大提高企業生產效率，節省了企業成本，大大提高了生產力。

與傳統的點樣機相比，該設備不需要拆開卷軸的包裝。點數可避免損壞進料，同時滿足各種托盤尺寸和材料類型的點數要求。只需十秒以上即可完成計數?？梢哉f，它具有點效率高，精度高（> 99.9％），一鍵式便捷操作，無復雜操作的特點，并配置了自動裝卸機來完全實現自動檢測技術。

點料軟件采用了人工智能深度學習算法，不需要將元器件和算法綁定，而是使用AI來自動識別元器件，并自動應用算法，該算法能學習點過的元器件數據。

如：?1、長寬比率；2、元器件每個邊角的角度；?3、由內到外元器件之間的斜率；?4、由內到外元器件圖像的變形規律等等，隨著元器件的點算次數越來越多，點料的結果也越來越準確，遇到類似的元器件，更大的料盤，也能輕松應對。

X-RAY點料機的原理：射線源向下發射X光照射在平板探測器上，平板探測器可以承載1個17英寸的物料盤或4個7英寸的物料盤，探測器根據X光照射后穿透物料盤的射線量的多少，通過技術感應將光影轉化成數字信號轉入深度AI算法系統，系統將數字信號進行數據測算，整個過程會涉及到云服務上下載（系統自動上傳/下載已經儲存的數據庫內容，通過特征模擬以更精確的測算產品個數，如產品粘連會不會存在一定的誤差，這就是需要考驗軟件工程師對算法技術的成熟度）。

而后將數據推送到下一環節，直觀的顯示在電腦顯示屏上，操作人員只需要對著電腦進行相關操作即可快速的獲取到相關數據，操作過程簡單。

傳統SMD貼片電容電阻點料機原理：采用光電傳感原理，利用零件載帶引導孔與零件的對應關系，準確測定SMD?零件數量，可實現方便快捷的計數，正反向皆可計數，可預設數量。具有液晶顯示器，讀取容易,有的點數機可加裝掃描槍及條碼打印機，方便管理作業。

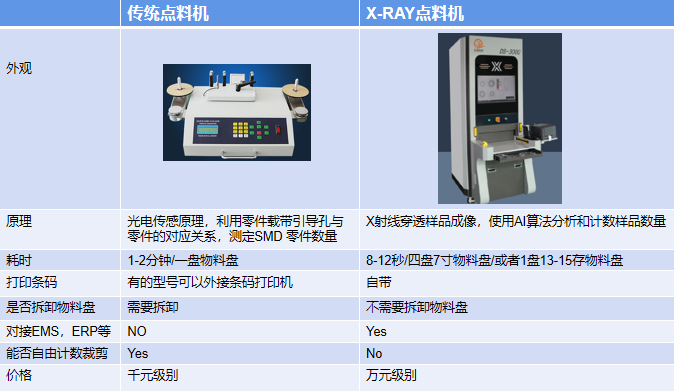

達盟GPS小編做了一個表格，把2種點料機做了對比總結，如下圖：

通過2種點料機的實際測試使用，發現X-RAY大大的提升了我們的工作效率（至少5-10倍），因為X-RAY點料機每10秒就可以讀4盤物料，清點后的數據直接保存到了我們新引入的MES系統（Manufacturing Execution System制造執行系統），這樣直接進入我們數據庫系統，完成自動入庫，計數，出庫等工作，是工業4.0，智能化制造的硬件支撐系統。而且自帶條碼打印機，條碼打印后物料員很容易就可以貼到物料盤上。

下圖是我們智能貨架的圖，X-RAY計數后貼上標簽，通過二維碼與智能貨架打通，數據直接進入MES系統。

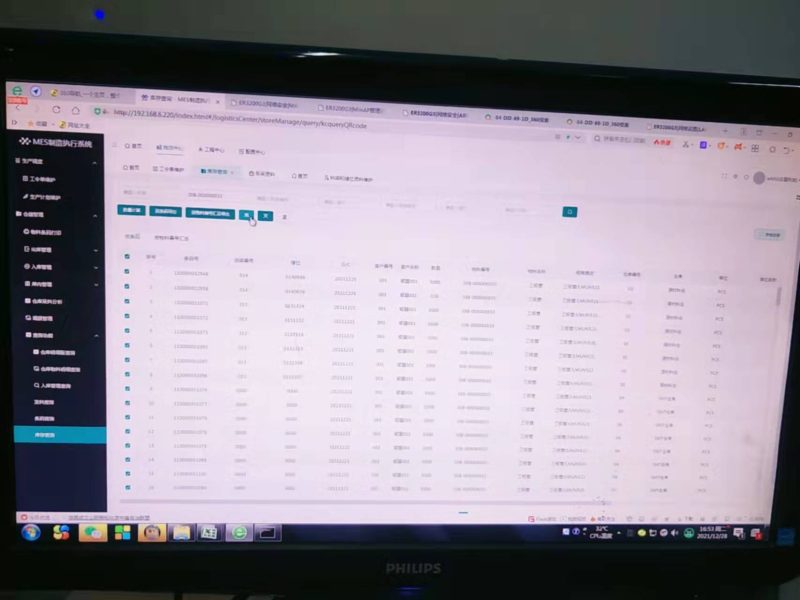

下圖是MES系統的管理界面：

我們以前的老式的點料機每次只能點一盤物料（要1-2分鐘轉動），上物料、卷物料對物料有損耗而且速度慢。不像X-Ray點料機那樣直接放進去就可以拍個照片就可以，我們的老點料機沒有條碼系統，要物料員手動寫標簽貼在物料盤上，這個動作也會增加點料的時間，老式的點料機點出的數據還無法進入我們現在的MES系統。

現在老式的點料機還有一個唯一的好處就是：若是需求裁剪出固定數量的料，X-RAY還無法做到，還是要用老式的，設置好需要裁剪的數量，點料機轉到指定數量后會自動停下來，然后手動裁剪下來就可以了。
